Модуль VPA
В наличии
Модуль VPA

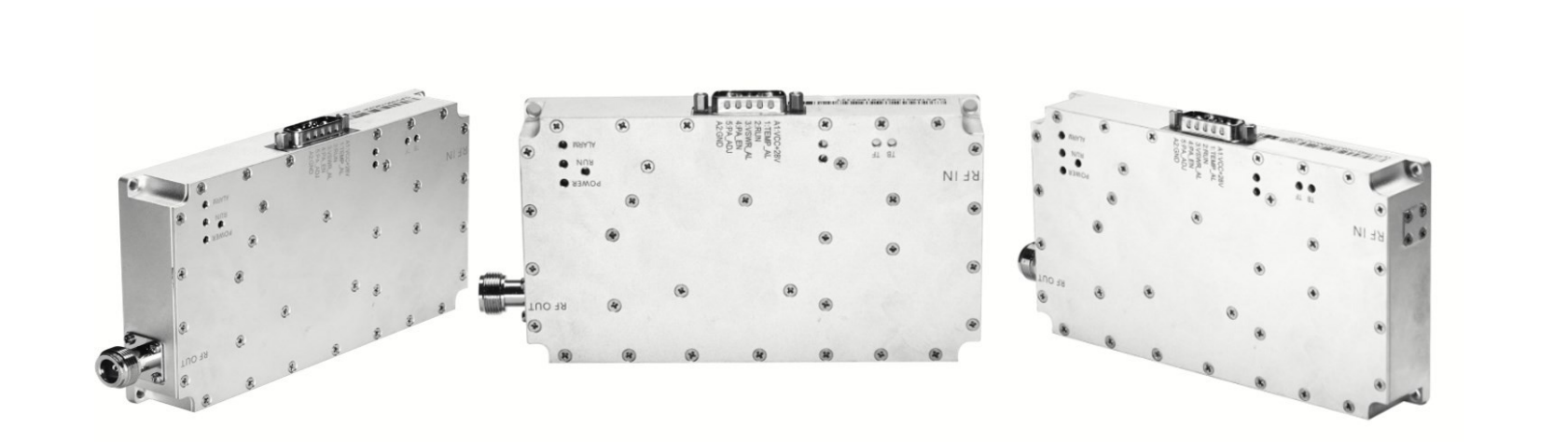

Модуль глушения БПЛА BK2692162200 VPA
Радиочастотные показатели
|
Испытательные параметры
|
Индикатор | Примечание | |
|
Рабочее напряжение
|
28В | 24-30В | |
|
Максимальная выходная мощность
|
50±0,5 дБм | ||
|
Рабочий ток
|
9A | 100 Вт обычно | |
|
Увеличение (усиление)
|
50±1.0 дБ | ||
|
Колебания в полосе
|
±2 дБ | Пиковое значение | |
|
Максимально допустимая входная мощность
|
≥+10 дБм | Работает 1 мин без повреждений | |
|
VSWR на входе
|
≤1.50 | Подайте +28 В, стандартный сетевой выход -10 дБм |
|
|
VSWR на выходе
|
≤1.50 | Питание не подается, стандартный сетевой выход -10 дБм | |
| ≤1.50 | Подается питание, тестирование двунаправленного соединителя | ||
| Температурный тест | Температура рабочей среды |
-10～+55℃ |
Ввод в эксплуатацию при низких
|
| Стабильность усиления | ±1.5 дБ - 10°C～ +55°C |
||
| Стабильность мощности | ±1.5 дБ - 10°C～ +55°C |
||
| Требования к питанию | ≥9A @+28Vdc |
Мощность непрерывной волны 100 Вт |
|

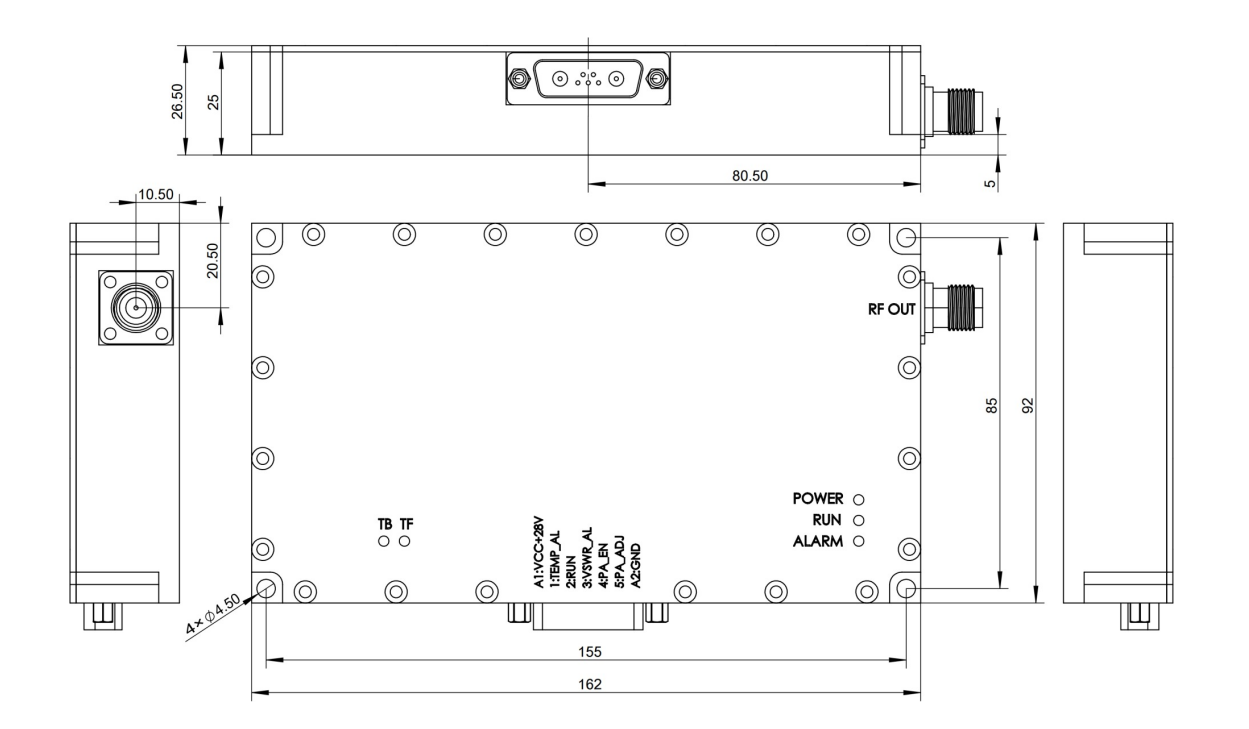

| Разъем питания |
Конденсатор с отверстиями:
VCC+30В; Заземляющая пластина:
GND
|
||
|
Источник питания, интерфейс управления 7W2
|
A1: VCC+28V; A2: GND
1: TEMP_AL: Значение AD напряжения для обнаружения температуры
2: RUN: Значение AD напряжения для обнаружения прямой мощности 3: VSWR_AL: Сигнал тревоги по
КСВ, высокий уровень для тревоги, низкий уровень для нормальной работы
4: PA_EN: Разрешающий
переключатель; высокий уровень 3V–5V для включения, низкий уровень <2V для выключения
5: PA_ADJ: Вход регулировки
мощности, диапазон напряжения 0– 5V; 0V для максимального
ослабления, 5V для отсутствия ослабления
|
|
Выходной RF разъем
|
N-F
|
|
Защита модуля
|
Температурная компенсация； Защита от перегрева；
Защита от VSWR
|
|
Вход сигнала источника
|
Встроенный источник сигнала высокоскоростной шумовой
модуляции
|
|
Светодиодные индикаторы модуля
|
POWER: индикатор питания；
RUN: индикатор работы питания；
VSWR: индикатор тревоги VSWR
|
|
|
|
|
|
|
*Регулировка мощности через ALC не установлена по умолчанию. Пожалуйста, уточните, если эта функция необходима.
Производственный диапазон продукции
Производственный диапазон продукции
| Диапазон частот | Максимальная полоса (МГц) | Максимальная мощность (Вт) |
| 700-830 | 150 | 150 |
| 830-1000 | 150 | 200 |
| 1000-1300 | 200 | 100 |
| 1300-1400 | 200 | 70 |
| 1500-1600 | 200 | 150 |
| 1800-1900 | 200 | 150 |
| 2000-2200 | 200 | 100 |
| 2400-2500 | 200 | 200 |
| 3300-3600 | 200 | 50 |
| 4800-6000 | 200 | 80 |
